玻璃钢管道埋深与覆土深度：定义、区别、数据与工程应用

---

在地下管道工程领域，"埋深" 与 "覆土深度" 是两个高频出现但非常易混淆的专业术语。对于玻璃钢这类柔性复合材料管道，二者的区分直接关系到工程设计合理性、施工安全性和长期运行可靠性。本文将以数字化表达为核心，通过权威数据、规范要求和实际案例，系统解析这两个概念的本质差异及其在玻璃钢管道工程中的应用价值。

一、核心定义

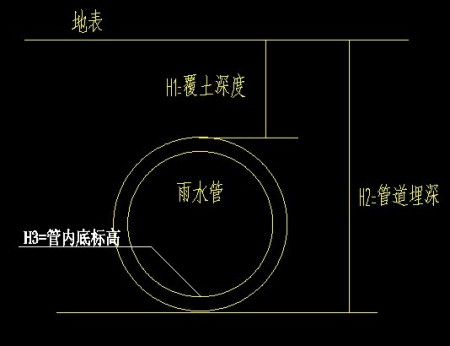

1、埋深

定义：地面标高至管道内底内壁的垂直距离，是管道整体埋设的总深度，包含覆土深度与管道自身高度。

作用：确定管道整体埋置位置，控制管道水力坡度、防冻深度、抗浮稳定性，决定沟槽开挖深度与施工工程量，是工程经济性与运行可靠性的综合指标。

2、覆土深度

定义：管道外顶外壁至回填后地面标高的垂直距离，仅统计覆盖在管道顶部的土层厚度，不包含管道自身高度。

作用：保证管道顶部防护，分散管道上方外压荷载（车辆、建筑、土体压力），保障管道环向刚度与抗变形能力，防止外力破坏，是管道结构安全的直接控制指标。

关键换算公式：埋深 = 覆土深度 + 管道外径 + 基础厚度（当管道有基础时）

3. 规范层面的权威定义

根据《市政工程术语标准》和《排水离心浇铸玻璃钢夹砂管埋地管道工程技术规程》：

• 埋深：给水排水工程中指管道内底至地表的垂直距离

• 覆土深度：管外顶至地表的垂直距离，也称覆盖层厚度

这一定义差异决定了两者在工程设计中的不同应用场景：埋深侧重管道整体定位与水力计算，覆土深度则聚焦管道顶部防护与荷载传递。

二、玻璃钢管道规范取值：数据化标准

1. 覆土深度规范要求（GFRP 专用）

依据《纤维缠绕玻璃钢管安装埋设手册》及市政给排水规范，不同环刚度（SN）、荷载场景的最小 / 最大覆土深度如下：

管道环刚度（SN）	无交通荷载（m）	有交通荷载（m）	备注
SN2500	≥0.8，≤1.2	≥1.0，≤1.0	低刚度，仅适用于绿化带 / 农田
SN5000	≥0.8，≤3.0	≥1.0，≤2.5	市政主干道常用
SN10000	≥0.8，≤5.0	≥1.2，≤4.0	重载 / 深埋场景

补充约束：

• 北方寒冷地区：埋深 ≥ 冻土深度 + 0.2m（管底距离），或覆土深度 ≥ 冻土深度 - 管底至管顶距离。

例如：哈尔滨地区冻土深度 2.0m，DN800 玻璃钢管道（外径 860mm），则埋深需≥2.2m，覆土深度≥2.2m - 0.86m = 1.34m。

• 地下水位的临界影响：

防止浮力破坏的最小覆土深度计算公式：H ≥ (γ_w/γ_s - 1) × D/2，其中：

γ_w：水的重度（10kN/m³）

γ_s：土壤重度（18-20kN/m³）

D：管道外径

• 穿越道路：管顶覆土≥1.2m，或加装钢套管（套管顶埋深≥1.5m）。

2. 最大埋深的刚度关联数据

玻璃钢管道作为柔性管，最大埋深与环刚度（SN 值）直接相关：

环刚度等级	无交通荷载最大埋深	有交通荷载最大埋深	适用管径范围
SN2500	1.2m	0.8m	DN300-DN600
SN5000	8.0m	5.0m	DN300-DN2000
SN10000	12.0m	8.0m	DN800-DN3000
SN15000	15.0m	10.0m	DN1200-DN4000

注：以上数据基于中等细粒黏土，回填压实度≥90% 的条件。

通用规律：相同场景下，管径越大，埋深越大；覆土深度固定时，埋深与管径呈线性正相关。

三、工程案例：数据验证区别与应用

案例 1：上海奉贤自来水公司 DN1600 原水管工程

• 工程参数：顶管施工，管道环刚度 SN64000N/m²，允许顶力 6500kN

• 覆土深度：南奉公路段控制在 1.2-1.5m，穿越光导纤维段加密至 1.8m

• 埋深：因管道外径 1720mm，埋深 = 覆土深度 + 1.72m + 0.3m（垫层），实际范围 1.2+1.72+0.3=3.22m 至 1.8+1.72+0.3=3.82m

• 技术亮点：通过精准控制覆土深度，成功保护周边光导纤维设施，同时满足重型车辆通行要求

案例 2：安徽滁州定远县生活垃圾填埋场渗滤液处理工程

• 管道规格：DN400 玻璃钢夹砂管，环刚度 SN5000

• 覆土深度：填埋场道路下 1.0m，非道路区 0.8m

• 埋深计算：0.8m + 0.46m（外径）+ 0.2m（垫层）= 1.46m

• 运行数据：连续运行 22 个月，管道变形率 < 2%，远低于规范允许的 5% 限值，验证了深度设计的合理性

四、常见误区与数字化控制要点

1. 三大误区

• 误区 1：将覆土深度等同于埋深，导致开挖深度不足，管道外压失效；

• 误区 2：仅控制埋深，忽略覆土深度，造成管顶覆土过薄，车辆碾压致管道破裂；

• 误区 3：北方地区未按冻土线 + 0.3m 控制覆土，冬季管道冻胀破裂。

2. 数字化控制流程

1. 确定场景：交通荷载 / 无荷载、气候区、地下水位；

2. 查规范：选定对应 SN 级的最小覆土深度；

3. 叠加约束：冻土线、抗浮、穿越要求，确定最终覆土深度；

4. 计算埋深：埋深 = 覆土深度 + 管道外径 + 基础厚度（当管道有基础时）；

5. 施工复核：用全站仪复测管顶标高，确保覆土深度偏差≤±50mm。

五、总结

玻璃钢管道的覆土深度是管顶到地面的 “保护层厚度”，核心控结构安全；埋深是管内底到地面的总深度，核心控水力、防冻与施工量，二者为包含关系。明确区分两者并建立对应数字化工作流，可减少约15%的设计变更，并为全生命周期管理提供精准数据基础。
